블록 제작 기계용 시멘트 중공 블록 금형

PRO는 자동화된 블록 제조 기계용 콘크리트 블록 금형의 중국 제조업체이자 공급업체입니다. 금형 솔루션은 표준 및 맞춤형 중공 블록을 포괄하는 MASA, HESS 및 기타 호환 장비용으로 설계되었습니다. 생산 요구 사항.

이 블록 제조 기계용 시멘트 중공 블록 금형은 주요 마모 영역에 Hardox 강철과 망간강을 사용합니다. 그것 2홀, 4홀, 6홀 및 8홀 구성의 4", 6", 8" 및 12" 블록에 사용할 수 있습니다. 명시된 서비스 보증은 최대 90,000주기입니다.

주요사양

최종 기계 호환성 및 금형 치수는 고객의 기계 모델과 비교하여 확인되어야 합니다. 승인된 기술 도면.

금형 설계

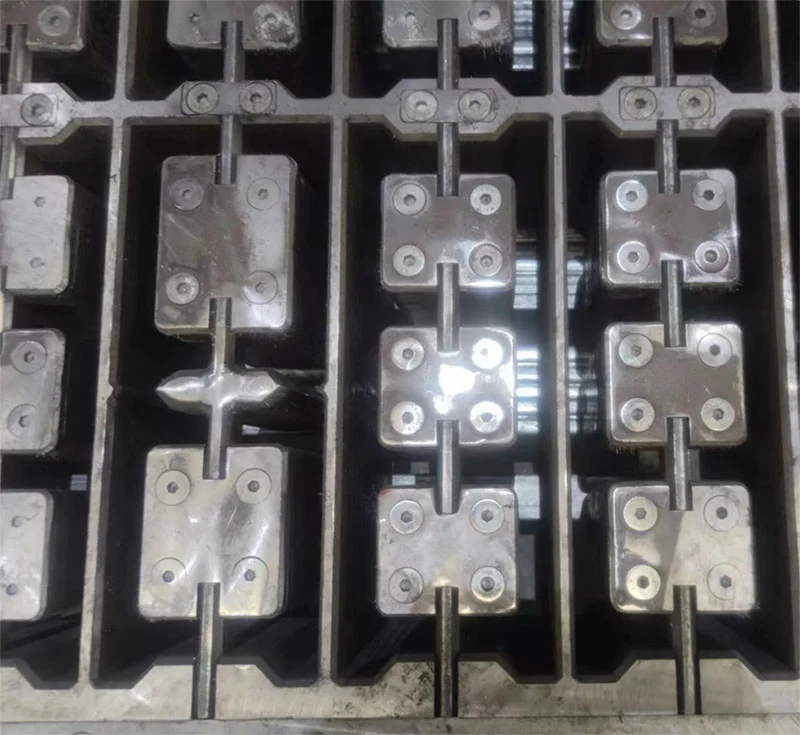

내마모성 코어

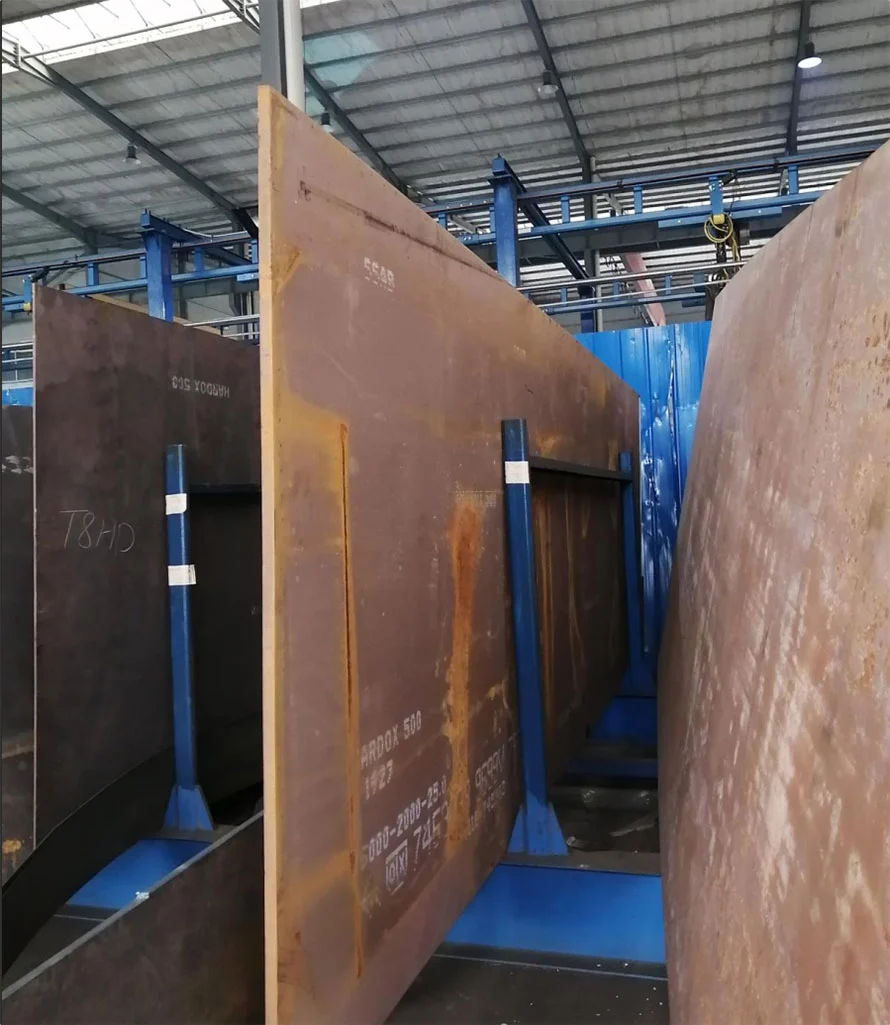

몰드 코어와 코어 바는 블록 생산 중 반복되는 압력과 마찰을 위해 설계되었습니다. 하독스강 주요 내마모 부품에 사용되며, 몰드 코어는 침탄 열처리됩니다.

지정된 경도는 60~65HRC이며 침탄층은 1.2~1.35mm입니다. 이 구조는 감소시키기 위한 것입니다. 조기 마모 및 더 긴 툴링 서비스 지원.

교체 가능한 구성 요소

금형은 교체 가능한 금형 코어와 코어 바를 사용합니다. 주요 마모 부품의 서비스가 종료되는 경우 조건에 따라 전체 금형을 자동으로 교체하는 대신 개별 구성요소를 교체할 수 있습니다.

이 구조는 블록 기계를 운영하는 제조업체의 유지 관리 비용과 생산 중단 시간을 줄일 수 있습니다. 지속적으로.

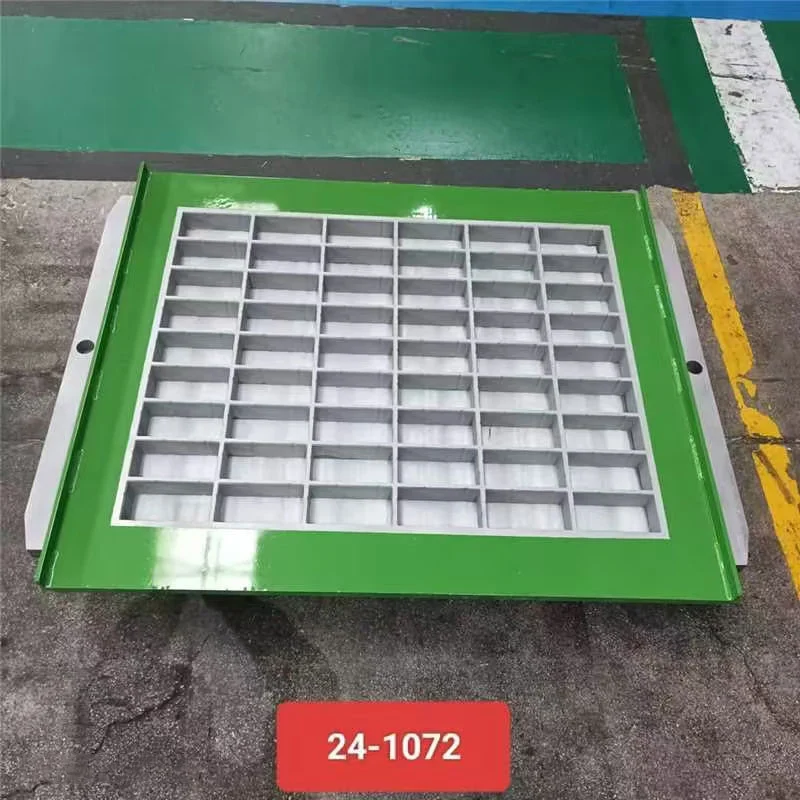

교체 가능한 베이스 플레이트

적용 가능한 금형 설계에 대해 교체 가능한 베이스 플레이트를 사용할 수 있습니다. 베이스 플레이트를 변경하면 다른 결과를 얻을 수 있습니다. 전체 금형 어셈블리를 교체하지 않고도 블록 크기 또는 프로파일을 생산할 수 있습니다.

사용 가능한 구성은 기계 모델과 필요한 블록 설계에 따라 다릅니다.

치수 정확도

금형 공차

금형 치수 정확도는 완성된 콘크리트 블록의 일관성에 직접적인 영향을 미칩니다. 캐비티 치수, 코어 따라서 위치, 구멍 형상, 벽 두께 및 베이스 플레이트 정렬이 승인된 블록과 일치해야 합니다. 그리기.

PRO는 치수와 가공 요구 사항이 다양하기 때문에 모든 금형에 하나의 보편적인 공차를 적용하지 않습니다. 블록 모델 및 기계에 따라. 최종 공차는 승인된 기술에 따라 확인됩니다. 도면 및 생산 사양.

±0.1mm 또는 ±0.2mm와 같이 정의된 공차가 필요한 프로젝트의 경우 요구 사항이 RFQ에 포함되어야 합니다. 또는 생산 전 기술 도면.

금형 비교

PRO 대 표준 금형

블록 제조업체의 경우 구매 가격이 금형 비용에 영향을 미치는 유일한 요소는 아닙니다. 수명, 교체 부품, 치수 일관성 및 유지 관리 요구 사항은 장기 생산에 더 큰 영향을 미칠 수 있습니다. 비용.

90,000사이클 수치는 명시된 PRO 서비스 보증을 나타내며 보편적인 것으로 간주되어서는 안 됩니다. 생산 수명 보장. 실제 사용 수명은 콘크리트 혼합, 기계 압력, 진동, 생산에 따라 달라집니다. 빈도, 청소, 유지 관리 및 작동 조건.

의미 있는 가격 비교를 위해서는 동일한 기계 모델, 금형 치수, 철강 재료, 블록을 사용해야 합니다. 구성, 수량 및 서비스 요구 사항.

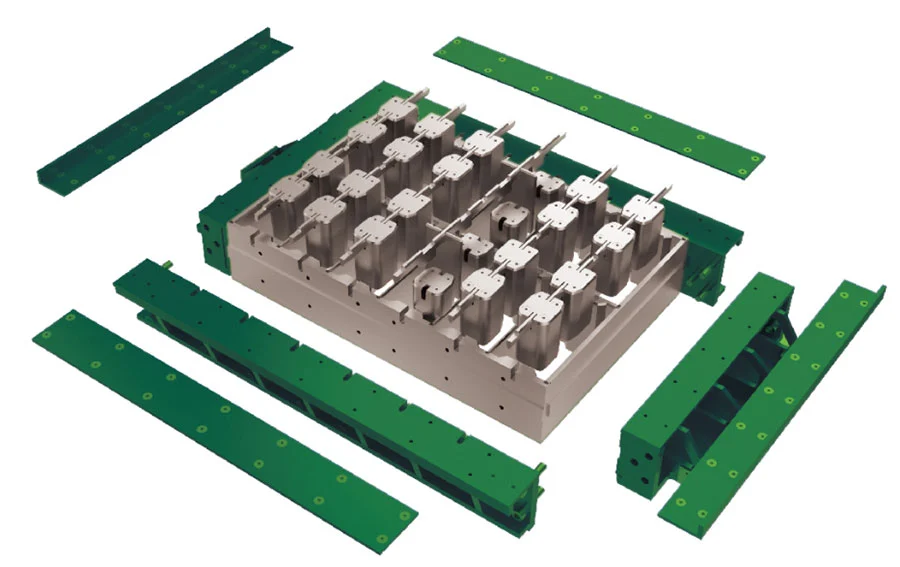

조립 구조

나사 잠금

자유롭게 조립되는 나사 잠금 구조로 설치, 분해, 마모 교체가 간편합니다. 구성 요소. 연속 생산 중 정기적인 금형 유지관리가 필요한 고객에게 적합합니다.

용접 조립

고객의 기계 구성이나 금형 설계에 따라 용접 조립도 가능합니다. PRO는 할 수 있다 기술 도면을 기반으로 용접 및 조립 설계를 제공합니다.

애플리케이션 차단

중공 구조 블록

시멘트 중공 블록은 건축 시 벽체 및 충전재로 널리 사용됩니다. 그들의 중공 구조는 무게를 줄이고 유용한 단열 및 방음 특성을 제공합니다.

단열 블록

더 낮은 무게나 향상된 단열이 필요한 블록 설계에는 다양한 캐비티 구성을 사용할 수 있습니다. 성능. 최종 블록 성능은 콘크리트 혼합, 캐비티 설계, 생산 조건 및 건설 요구 사항.

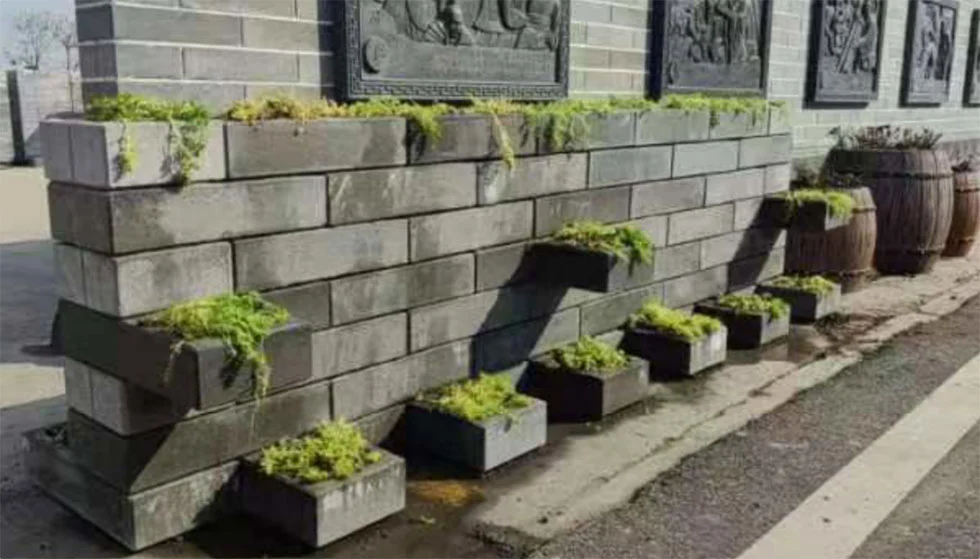

장식 블록

콘크리트 블록은 블록 모양, 프로파일 및 표면 모양이 중요합니다.

기계 호환성

마사와 헤스

블록 제조 기계용 시멘트 중공 블록 금형은 MASA 및 HESS 블록 제조 기계용으로 설계되었습니다. 기타 기계 도면, 기존 금형 샘플 및 완성된 블록을 기반으로 기계 모델을 평가할 수도 있습니다. 치수.

교체 주문의 경우 구매자는 기계 모델, 금형 치수, 압력 헤드 사양, 베이스를 제공해야 합니다. 가능할 때마다 플레이트 세부 사항 및 블록 도면.

맞춤형 생산

블록 크기 및 구멍

사용 가능한 설계에는 2홀, 4홀, 6홀 및 8홀 구성의 4", 6", 8" 및 12" 블록이 있습니다.

비표준 블록이 있는 프로젝트에 대해 맞춤형 캐비티 배열, 치수 및 프로파일을 평가할 수 있습니다. 요구 사항.

금형 도면

PRO는 기계 도면, 기존 금형 샘플, 완성된 블록 샘플을 사용하여 맞춤형 금형을 개발할 수 있습니다. 참조용 기술 도면.

대규모 프로젝트의 경우 고객은 치수 공차, 강철 등급, 열처리, 조립을 지정할 수 있습니다. 생산 전 방법 및 검사 요구 사항.

생산 및 유지보수

코어 교체

빠르게 교체할 수 있는 몰드 코어와 코어 바는 일상적인 유지 관리를 단순화합니다. 마모된 부품을 개별적으로 교체하면 전체 금형을 교체하는 것에 비해 가동 중지 시간을 줄이는 데 도움이 됩니다.

점검

납품 전에 승인된 도면과 비교하여 맞춤형 금형을 확인할 수 있습니다. 검사 요구 사항에는 다음이 포함될 수 있습니다. 캐비티 치수, 코어 정렬, 구멍 구성, 베이스 플레이트 위치 지정 및 전체 금형 치수.

조달정보

블록 제조 기계용 시멘트 중공 블록 금형을 주문하기 전에 구매자는 블록 기계 브랜드를 확인해야 합니다. 모델, 완성된 블록 크기, 구멍 수, 금형 치수, 강재, 필요한 경도, 열 처리방법, 조립방법, 예상생산량 등을 알려드립니다.

맞춤형 주문의 경우 기존 금형의 기계 도면이나 사진을 제공하면 호환성 저하에 도움이 될 수 있습니다. 위험.

PRO는 금형 제조, 조립 및 용접 설계, 기술 상담, 맞춤형 툴링을 제공합니다. 표준 및 대량 블록 생산.

자주 묻는 질문

금형은 얼마나 오래 지속될 수 있나요?

금형에는 최대 90,000주기의 서비스 보증이 명시되어 있습니다. 실제 사용 수명은 콘크리트 혼합에 따라 달라집니다. 기계 압력, 진동, 생산 빈도, 유지 보수 및 작동 환경.

금형 경도는 무엇입니까?

지정된 경도는 60–65 HRC입니다. 금형 코어에는 1.2~1.35mm의 침탄층이 있어 표면 마모를 개선합니다. 저항.

PRO는 어떤 치수 공차를 제공할 수 있나요?

공차는 하나의 고정된 값을 사용하는 대신 금형 도면 및 기계 요구 사항에 따라 확인됩니다. 모든 제품. 프로젝트에 ±0.1mm, ±0.2mm 또는 기타 특정 공차가 필요한 경우 해당 요구 사항을 포함할 수 있습니다. 확인을 위해 기술 도면 또는 RFQ에 포함됩니다.

마모된 금형 부품을 별도로 교체할 수 있나요?

예. 이 설계를 통해 금형 코어 및 코어 바와 같은 주요 구성요소를 별도로 교체할 수 있습니다. 이는 다음을 줄일 수 있습니다. 유지관리 비용을 절감하고 전체 금형을 불필요하게 교체하는 것을 방지합니다.

어떤 블록 크기를 생산할 수 있습니까?

사용 가능한 블록 크기에는 4", 6", 8" 및 12"가 있으며 2홀, 4홀, 6홀 및 8홀 구성이 있습니다. 맞춤형 치수와 캐비티 디자인도 평가할 수 있습니다.

금형이 MASA 및 HESS 기계와 호환됩니까?

예. 블록 제조 기계용 시멘트 중공 블록 금형은 MASA 및 HESS 블록 제조 기계용으로 설계되었습니다. 기계 모델, 금형 도면, 기존 금형을 이용하여 타 기계와의 호환성 확인 가능 샘플.

PRO는 우리 기계에 맞춰 금형을 맞춤 제작할 수 있나요?

예. PRO는 금형 치수, 블록 캐비티, 구멍 구성, 조립 구조 및 기타 툴링을 사용자 정의할 수 있습니다. 기계 도면 및 완성된 블록 사양에 따른 요구 사항.

견적에는 어떤 정보가 필요합니까?

구매자는 필요한 기계 브랜드 및 모델, 블록 치수, 구멍 구성, 금형 크기를 제공해야 합니다. 재료, 경도, 생산 수량 및 치수 공차 또는 검사 요구 사항. 기존 금형 도면이나 블록도면은 정확한 견적과 호환성 확인에 도움이 됩니다.
